• 技能検定[シーケンス制御作業] 検定対策盤（Y端子配線ケーブル付）

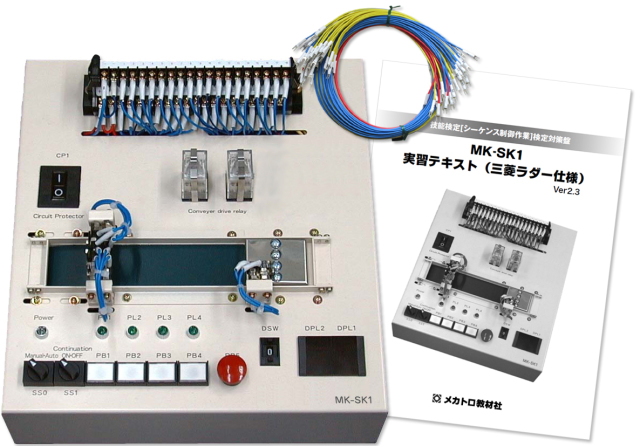

シーケンス制御検定対策盤
  • 価格:137,500円(税抜 125,000円)

商品説明

▼ 商品説明の続きを見る ▼
＜シーケンス検定対策盤の特長＞
 ●シーケンス制御を効率的に習得するために、初心者
　でも理解しやすく、体系的に構成された実習課題
　　(25課題)を盛り込んだ実習テキストが付属してます
●技能検定試験の受検対策テキストが付属しています
●技能検定「電気機器組立て(シーケンス制御作業)」
　作業試験盤対応のトレーニング装置です
●国内主要各社のPLCが利用できます
●技能検定対策用だけでなく、企業や教育機関での
　シーケンス制御教育の実習盤としてもコスト
　パフォーマンスの高いトレーニング装置です


＜シーケンス検定対策盤の仕様＞
技能検定[シーケンス制御作業] 検定対策盤は、検定試験での作業試験用盤と同等品 であるだけでなく、ベルトコンベヤを主体に豊富な入力機器と出力機器を備えているため、シーケンス制御の教育用実習装置として、
学習者が楽しく興味深く実習に打ち込むことができます。

シーケンス制御検定対策盤の仕様


型式 MK-SK1
定格使用電源 AC100V、50/60Hz
制御電源 DC24V 4.3A
重量 約5kg
外形寸法 340(W)×330(D)×150(H)mm


 ＜シーケンス検定対策盤の部品構成＞

検定対策盤の部品仕様

＜実習テキスト＞
シーケンサ(PLC)制御を効率的に習得するために、また、先生や指導者が教育する上で欠かせない基本課題から徐々にレベルアップをはかり、検定試験の必修知識となる応用課題までをわかりやすく解説しています
実習１ 検定対策盤とシーケンサ(PLC)の配線
実習２ PB1を押すとPL1が点灯する回路(ON回路)
実習３ PB1とPB2の両方押すとPL1が点灯する回路(AND回路)
実習４ PB1かPB2のどちらかを押すとPL1が点灯する回路(OR回路)
実習５ PL1とPL2を同時に点灯させる(自己保持回路)
実習６ コンベアの駆動回路1
実習７ インターロック回路
実習８ コンベアの駆動回路2(自己保持回路)
実習９ マイクロスイッチを使用した回路
実習１０ 原点復帰回路
実習１１ スタート条件を設定した回路
実習１２ コンベア往復回路
実習１３ タイマ回路
実習１４ 順序制御回路
実習１５ 連続運転回路
実習１６ カウンタを使用した回路
実習１７ 7セグメントＬＥＤを使用した回路【ＢＣＤ・ＡＤＤ命令】
実習１８ デジタルスイッチを使用した回路【ＢＩＮ・ＢＣＤ・ＳＵＢ・＝命令】
実習１９ 品番検出回路【ＢＩＮ・ＢＣＤ命令】
実習２０ 連続運転回数の表示回路【ＭＯＶ（MOVＰ）・ＢＣＤ・ＡＤＤ・ＣＭＰ・ＺＲＳＴ命令】
実習２１ フリッカ回路（サイクル停止含む）
◎H23年度2級課題一部
◎H22＆H23年度1級課題一部
◎H24年度2級課題
◎H25年度2級課題
※H25年度2級課題のFXシーケンサによるI/O割付作業の注意点
三菱FXシリーズ 基本シーケンス命令一覧表
三菱FXシリーズ 応用命令一覧（抜粋）
シーケンス検定対策盤の回路図
シーケンス検定対策盤の部品配置図

■3級受検者は、実習15までの課題の習得が必要です
■2級及び1級の受検者は、実習項目の全課題の習得
　が必須です
■2級及び1級の実技試験で出題される応用命令課題
　として、下記のものがあります
・ディジタルスイッチ（DSW）で設定した数値を
　取り込む命令：BIN変換
・7セグメント表示器（DPL）に表示する命令：BCD変換
・データ転送命令：MOV(MOVP)
・数値の大小の判定を行い、結果に対応した出力
　リレーを制御する比較命令：CMP >　= <
・7セグメント表示器（DPL）の値を、+1　または、
　-1する命令：INC DEC ADD SUB など


＜受検対策テキスト＞
第１章 実技試験と検定機材の概要
　　1.1 対象技能
　　1.2 技能試験内容
　　1.3 作業試験の概要
　　1.4 実技試験の要領
　　1.5 検定機材の概要説明
　　1.6 実技試験の留意事項
第２章 試験に使用される主な命令の概要
　　2.1 基本命令
　　2.2 応用命令
　　2.3 プログラムの順序
　　2.4 自己保持回路について
　　2.5 インターロック回路について
第３章 実技試験とその作業試験対策
　　3.1 作業前の準備
　　3.2 配線作業
第４章 各制御プログラム実習
　　4.1 課題２（手動モード）例題
　　4.2 課題３（自動モード）例題
　　4.3 動作モード切り替え
　　4.4 プログラム全体の考え方
　　4.5 手動プログラム
　　4.6 自動プログラム
　　4.7 使用内部デバイス
　　4.8 課題２のラダー図プログラム例
　　4.9 課題３のラダー図プログラム例
　　4.10 課題の動作仕様確認
付 録

＜お客様の声　シーケンス検定対策盤＞

長崎県　H様
息子の「技能検定３級電気機器組立シーケンス制御作業」受験のために、３級に合格したら、来年２級を受験させようと思い購入しました。
実際に使用してみて、学校の物より使いやすく順調に覚えることができ、「ラダー図」作成のスピードアップになりました。
テキストも解りやすく勉強と練習がスムーズにできました。
お陰で息子が技能検定３級電気機器組立シーケンス制御作業を受験し、無事に合格しました。
初心者の私たちに昼夜問わず対応していただき大変感謝しています。

 O社　K様
将来的にシーケンス制御を用いた製造装置の開発・設計が行える人材育成を狙って購入しました。
価格もさることながら、マニュアル類の充実と技能検定のテキストまで添付されており、購入後、すぐに学習に取り組めるのは重要な部分だと思います。
機器をただ販売するだけでなく、スキル習得のための手段まで提供されているのは本当にありがたく思っています。
特に、テキストは重要でスキル習得に活用させて頂いています。
例えば、3級の問題集の内容が本当に理解できているかを確認し、どのレベルにあるかをチェックするのにも活用できます。
また、新人はとにかく触って覚えることが必要ですから、問題集の内容にチャレンジしながら、知識を充実させることが出来るので重宝しています。
また、文系卒の新人にもチャレンジさせていますが、シーケンスの仕組みを徐々に理解し、簡単な検査治具の設計が出来るようになっています。

 愛知県　Ｎ様
技能検定シーケンス制御２級合格のために購入しましたが、商品購入後、アフターケアのメールがちょうど良いタイミングで来て、誠意といいますか、大村さまの人柄といいますか、メカトロ教材社さまから購入して本当に良かったと思っております。
付属の受験対策テキスト等の解答例の2点がなかったら、今回の受験も失敗に終わっていたと確信をもって言えます。
自身の独学の至らなさを、体系化された受験対策テキストで補正することが出来ました。
検定盤を目的とした購入でしたが、付属テキスト２種！本当に有難いものでした。
御社からの購入で本当に助かりました。

東京都　Ａ様
教材の値段と購入してから有効に使いこなせることができるかについて悩みましたが、自己投資と思えば納得しました。
購入目的は、PLCを使った制御について、深く知識を得たいと思ったからです。
また、技能検定「シーケンス制御作業1級」を取得できれば良いかなと思ったからです。
教材にとくに不満はありません。
思っていた以上にしっかりとした作りで、動作もスムーズで安心しました。
付属の実習テキストは大いに役に立ちました。
とにかく、「考えるより、動かして理解する」という考えかたが見えてきて楽しく学習することが出来ました。
解説も丁寧に説明されていて、挫折せずに続けられそうです。
試験の概要だけでなく、試験の詳しい内容も見えてきますので安心できます。
何度も繰り返し学習することで、実力が付いていくことを実感しています。

秋田県　T様
おかげさまでシーケンス2級に無事合格できました。
至急の対応、迅速に行って頂き非常に助かりました。
電話応対もとても丁寧で良かったです。
実習テキストも非常に役に立ちました。
また、御社の対策盤は、まさに本試験盤そのものです。
実に素晴らしい物でした。
試験会場では家でやってきたことをそのまま行えば良いだけとなり、焦らずできました。

F社　S様
今回教材を購入し、基盤に不具合がありました。
自分は業務の関係で定時後・休日に不具合の対応をお願いしたが、快くしてくれました。
技能検定で使われる盤に近いということで購入し、本番さながらの実戦練習ができました。
実際に試験ではスムーズに動かすことができました。
ただ、OMRON仕様を購入したのですが、テキストが三菱仕様だったため互換性の確認が手間でした。
OMRON仕様のテキストを用意していただければなおよかったです。

Ｄ社　Ａ様
座学だけの講習では、余り興味を持ってもらえず、実機ベースでシーケンス制御が教育できるキットが無いか探していた。
教育用テキストが付属されていたので、テキストを作成する工数が省け、教育項目に抜けが無いことが確認でき、非常に役立った。
学習者には実機ベースで演習ができたので、意欲的に取り組んでもらえた。
また、プログラムの出来、不具合が目に見えるので、学習ペースが上がった。

Ｋ社　Ｓ様
・問合せに親切に答えてくれ、購入した後のフォロー　のメールがあってよい。
・社員教育用と技能検定受験用に購入。
・実際にコンベヤ等が動作するので、ラダーの勉強　　には効果的。
・問合せに、親切に答えてくれたり、購入した後の　　フォローのメールがあり好感もてる。

Ｄ社　Ｋ様
シーケンス制御の基礎知識を習得するに当たり、スムーズに勉強できる良い教材が無いか色々と悩んで調べました。
勉強に必要な機材が全てセットで準備されていたので、 社内勉強会の教材として、シーケンス制御の基礎知識から応用知識を身につけるために購入しました。
使用してみて、やはり、実際に動くものがあることで、興味をもって勉強することが出来るのと、実習テキストがあることで、スムーズに勉強が進められました。

茨城県　T様
初心者だったため、個人で負担した結果を出せる教材か？
もちろん知識も習得するのですが、検定合格が目標です。
効果としては、付属の実習テキストとGXテキストを参照して練習した結果、初心者の自分でも何でこのプログラムが必要なのか？
どうしてこうなるのか？
初心者が必要とする知識を得ることが出来ました。
また、練習を繰り返す毎にPLC入力作業に魅力を感じますので失敗しても落ち込まず、先に進む意欲が出てきました。
結果は目標の検定試験（3級）にも合格でき、次のステップに進むことができました。
自分に少し自信がもてたように思えます。

W社　Ｔ様
購入にだいぶ悩みました。値段に見合う教材なのか？
本当に教材があれば本番同様の試験練習になるのか？
結果全く問題無く、試験同様の教材でした。
本番同様の試験練習ができていたおかげで、戸惑うことなく試験を受けられました。
付属資料が非常に参考になったおかげで試験対策もでき、非常に落ち着いて試験を受けられました。
また、試験に使用する制御機器を知ることにより必要な習得すべきシーケンス命令がわかりました。 ２級を受験しました。
他にも３級を受験した初心者の中国人の同僚がいましたが、無理なく徐々にステップアップをすることができ両者とも合格できました。
本当にありがとうございました。

T社　S様
試験の具体的な内容が判らなかったので不安でしたが、この教材で問題文を正しく解釈する事が難しい事と再認識しました。
また、実機動作確認の重要性も再認識できました。
購入年度は２級を受験し、合格しました。
本年度は１級を受験しましたが、ペーパーテストのケアレスミスが響き、不合格でした。
作業試験も少し文章解釈をミスして２項目ＮＧがありましたが、合格ラインは超えたと思います。

Ｔ社 Ｓ様
「ペーパーテストと学科試験の区別がつかない」
「筆記試験・実技試験はどの様な問題が出題されるのか解らない」
「実技試験にどの様な準備及び対策をすれば良いのか解らない」
などあり、価格が安く、テキストが付属していることから購入しました。
実際の試験と同等の機材により、試験当日も落ち着いて作業を行う事が出来ました。
お陰様で私を含め今回 2名が 2級を受験し、無事全員合格出来ました。
今回の経験を踏まえ、次回から続々と受験する人数を増やす事が出来そうです。

兵庫県　K様
PLCによるシーケンス制御の学習のために、本を読んで勉強していたが、実動作がわからず理解が進まなかった。
テキストもわかりやすく、実際にプログラムを組み動作させることで、より実践的な練習ができています。
また、購入後も追加の資料を送付くださるなど、御配慮に感謝しております。

山梨県　Y様
シーケンス制御の技術習得のために購入しました。
ネットでの注文後、電話での注文確認、対応などが良かった。
他社の通販サイトの様に定型文をただ送りつけるだけでは無いのが好感が持てた。
また、実際に使用してみて 買って良かった。
基礎が身に付いたので今後さらにスキルアップしたい。

広島県　M様
教材の金額がちょっと高かったところとちゃんと使いこなせることができるのかで悩んでいましたが、購入後も疑問点があったら相談に乗ってもらえることで購入を決めました。
２級を受験し、学科のみの合格でしたが、 実習テキストにでているプログラムが頭の中ですぐに浮かばないと合格が難しいと思いました。

東京都 S様
教材の値段とパソコンも購入しなければいけないことで迷いましたが、どうせ購入するなら、一通り揃っているものが良いだろうとセットを購入しました。
試験盤はよく出来ていて、試験用の実習テキストや対策テキストまであるとは思っていませんでしたので、助かりました。
１級を受験するつもりですが、シーケンサープログラムの作成などは仕事で行っているので、試験問題の傾向がつかめればどうにかなりそうです。

（お客様の声 もっとご覧になれます）
