• PICK UP
  • 技能検定[シーケンス制御作業]検定対策盤フルセット(GX Works2＆FX3S-30MR版)
kentei_fulset_FX3S-30MR
  • 価格:266,200円(税抜 242,000円)

商品説明

▼ 商品説明の続きを見る ▼

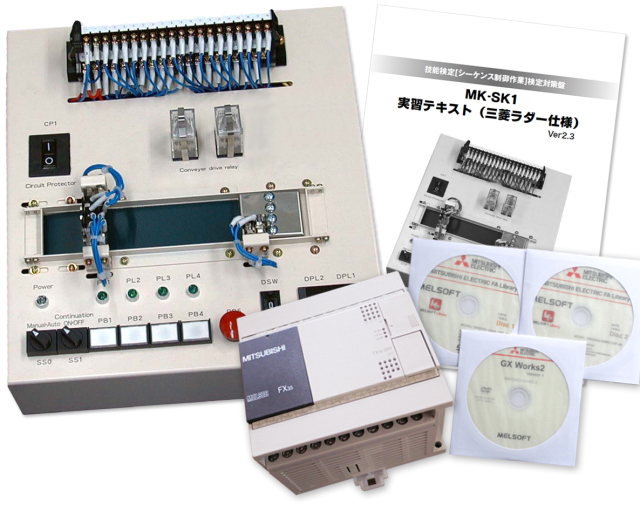

■商品構成
★技能検定[シーケンス制御作業] 検定対策盤（Y端子配線ケーブル付）
　・検定対策盤（型式 MK-SK1）
　 　※Y端子付き配線ケーブル（マークチューブ
　　　　加工） ４０本含む　　　　
　・実習テキスト（三菱ラダー仕様版Ver.2.5、または、オムロンラダー仕様版）　　　　
　・受検対策テキスト
　　（電気機器組立シーケンス制御作業)　　　　
　・３級実技試験対策課題集（三菱ラダー仕様版Ver.2.5、または、オムロンラダー仕様版）　　　　　　　
　・取扱説明書

★三菱シーケンサFX3S-30MRとエンジニアリングソフトGX Works2
●三菱マイクロシーケンサ(FX3S-30MR/ES)
　・入力16点、出力14点
　・小規模の制御に適したベーシック機
　・CPU･電源･入出力･プログラムメモリを内蔵
　・通信ポートとして、ＲＳ422ポートのほか、
　　　ＵＳＢポートを標準装備しているため、
　　　市販のUSBケーブルが利用可能　
  　　（劣悪な通信環境でご使用の場合は
　　　　専用USBケーブルが必要です）
　・ＵＳＢポートはＲＳ422ポート（115.2Kbps)と
　　　比べて、高速通信（12Mbps）が可能です。
 　・FX3Sシリーズの詳しい内容は
　【サービス品】
　・市販品通信用USBケーブル
　・ＡＣ電源ケーブル(中間スイッチ付）
　・コモン端子用配線ケーブル材料　　　　

●GX Works2 サイトライセンス
　　　　 (SW1DNC-GXW2-JC)
    ※GX Works2初心者用操作テキスト
　　　　「はじめてのシーケンサ（入門編)」付
　・GX Developerの後継ソフトで、
　　GX Developerもバンドルしてます
　　GX Works2 をインストールすると、
　　GX Developerも同時にインストール
　　されるようになっています
　・GX Developerと同様の操作で
　　シーケンスプログラムを作成できます
　・GX Developerで作成したプログラムを
　　流用できます
　・シミュレーション機能によるオフラインでの
　　デバッグが可能です。
　　（シーケンサを接続する必要がありません）
　・構造化プログラミングによるプログラムが
　　作成できます。
　　（構造化プログラミングとは、制御を細分化し，
　　プログラムの共通部分を部品化することで、
　　見やすく流用性の高いプログラミングのこと
　・ソフト媒体はCD-ROM 3枚

　・動作環境
　　ＯＳ：日本語Windows2000、ＸＰ、Vista、
　　　　　　7、8、8.1、10、11
　※Win 7 パソコンへのインストール時の注意事項
　＆シーケンサとUSB通信できない場合の処置方法
　　CPU：デスクトップ：インテル® Celeron®
　　　　　プロセッサー 2.8GHz 以上推奨
　　　　　ノートパソコン：インテル® Pentium®
　　　　　Mプロセッサー 1.7GHz以上推奨
　　メモリ：1GB 以上推奨
　　ハードディスク：2.5GB以上空き
　　ディスプレイ：解像度1024×768ドット以上
　　CD-ROMドライブ
＜実習テキスト＞
シーケンサ(PLC)制御を効率的に習得するために、また、先生や指導者が教育する上で欠かせない基本課題から徐々にレベルアップをはかり、検定試験の必修知識となる応用課題までをわかりやすく解説しています

実習１ 検定対策盤とシーケンサ(PLC)の配線
実習２ PB1を押すとPL1が点灯する回路(ON回路)
実習３ PB1とPB2の両方押すとPL1が点灯する回路(AND回路)
実習４ PB1かPB2のどちらかを押すとPL1が点灯する回路(OR回路)
実習５ PL1とPL2を同時に点灯させる(自己保持回路)
実習６ コンベアの駆動回路1
実習７ インターロック回路
実習８ コンベアの駆動回路2(自己保持回路)
実習９ マイクロスイッチを使用した回路
実習１０ 原点復帰回路
実習１１ スタート条件を設定した回路
実習１２ コンベア往復回路
実習１３ タイマ回路
実習１４ 順序制御回路
実習１５ 連続運転回路
実習１６ カウンタを使用した回路
実習１７ 7セグメントＬＥＤを使用した回路【ＢＣＤ・ＡＤＤ命令】
実習１８ デジタルスイッチを使用した回路【ＢＩＮ・ＢＣＤ・ＳＵＢ・＝命令】
実習１９ 品番検出回路【ＢＩＮ・ＢＣＤ命令】
実習２０ 連続運転回数の表示回路【ＭＯＶ（MOVＰ）・ＢＣＤ・ＡＤＤ・ＣＭＰ・ＺＲＳＴ命令】
実習２１ フリッカ回路（サイクル停止含む）
◎H23年度2級課題一部
◎H22＆H23年度1級課題一部
◎H24年度2級課題
◎H25年度2級課題
※H25年度2級課題のFXシーケンサによるI/O割付作業の注意点
三菱FXシリーズ 基本シーケンス命令一覧表
三菱FXシリーズ 応用命令一覧（抜粋）
シーケンス検定対策盤の回路図
シーケンス検定対策盤の部品配置図

■3級受検者は、実習15までの課題の習得が必要です
■2級及び1級の受検者は、実習項目の全課題の習得
　が必須です
■2級及び1級の実技試験で出題される応用命令課題
　として、下記のものがあります
・ディジタルスイッチ（DSW）で設定した数値を取り込む命令：BIN変換
・7セグメント表示器（DPL）に表示する命令：BCD変換
・データ転送命令：MOV(MOVP)
・数値の大小の判定を行い、結果に対応した出力リレーを制御する比較命令：CMP >　= <
・7セグメント表示器（DPL）の値を、+1　または、　　-1　する命令：INC DEC ADD SUB など


＜受検対策テキスト＞
第１章 実技試験と検定機材の概要
　　1.1 対象技能
　　1.2 技能試験内容
　　1.3 作業試験の概要
　　1.4 実技試験の要領
　　1.5 検定機材の概要説明
　　1.6 実技試験の留意事項
第２章 試験に使用される主な命令の概要
　　2.1 基本命令
　　2.2 応用命令
　　2.3 プログラムの順序
　　2.4 自己保持回路について
　　2.5 インターロック回路について
第３章 実技試験とその作業試験対策
　　3.1 作業前の準備
　　3.2 配線作業
第４章 各制御プログラム実習
　　4.1 課題２（手動モード）例題
　　4.2 課題３（自動モード）例題
　　4.3 動作モード切り替え
　　4.4 プログラム全体の考え方
　　4.5 手動プログラム
　　4.6 自動プログラム
　　4.7 使用内部デバイス
　　4.8 課題２のラダー図プログラム例
　　4.9 課題３のラダー図プログラム例
　　4.10 課題の動作仕様確認
付 録

＜お客様の声　シーケンス検定対策盤＞
兵庫県　Y様
受注確認〜商品発送までスピディーに対応していただけ有難かったです。
また、商品に関する問い合わせにも丁寧に回答して頂き気持ち良くやり取りできました。
受験に必要なすべての機材が一括で揃えられる点が良く、普段馴染みのあるシーケンサで練習でき商品入着後、直ぐに練習を始めることができました。
検定盤も同等品なので、配線練習もでき、時間に余裕をもってプログラム作成できるようになりました。
テキストも配線方法や、命令一覧が載っており回路入力ミスチェックがしやすく役に立ちました。
シーケンス制御2級を受験し合格しました。プログラムについても満点で終えられました。
要望として、ダウンロードするだけで使える過去問プログラムとかがあれば良いかなと思いました。

愛知県　T様
シーケンス制御作業1級を最終目標として購入しました。
注文してからの対応も早く、メールにて質問しても必ず対応していただけるので、非常に心強い。
他のメーカーに比べて良心的でメールサポートもある為、非常にコストパフォーマンスが良いと思った。
試験本番と同様の環境で試験対策ができた為、本番で焦ることなく作業ができた。
私は仕事でラダーをやっている為、基礎的なテキスト（実習テキスト）は見ていないが、会社の新人教育でも使用できそうなぐらい分かりやすいテキストだと思います。ただ、ペーパーテストの対策をもう少ししたかったです。
2級を受験し、合格できました。

大阪府　H様
検定の試験盤と差異はないか心配でしたが、教材の練習盤で勉強しておけば問題なかったと感じました。
ホームページを見て、色々内容に関する情報が詳細で、付属品がよさそうだった。
実際の試験とほぼ同じ盤で練習できて、シーケンス検定３級については楽勝でした。
また、マークチューブ付の線は、接続時のデバイス番号把握、確認が楽で非常に有用でした。

鹿児島県　K様
ラダー回路を習得したいと思い、PLCに関する書籍を数冊購入したが、まったく頭に入ってこず、どうやったら身につく勉強ができるか悩んでいました。
この教材は実際に組んだラダー回路をすぐに試してみることができる。また、自分の組んだ回路がすぐに動き（視覚的に）でわかるところが良いです。
いろんな要素がこの教材に集約されていて、非常にわかりやすいと思いました。
ラダー回路の習得が書籍を読んだ時と比べて飛躍的に早くなりました。
M社
教材を用いて実際に配線作業、回路作成、作動確認をすると、思っていたより時間がかかることがわかりました。
個人的には、配線作業の時間をいかに短くして回路作成、作動確認の時間を確保するかが必要であることが実感できました。
特に配線作業、動作が本番の検定盤と同様のため、実際に事前に練習することにより検定時に戸惑うことなく望めました。
シーケンス検定2級を受検しました。おかげさまで、無事合格することができました。
神奈川県　M様
おかげさまでシーケンス制御作業２級に合格しました。
購入目的は、シーケンス制御作業 ２級の資格試験に合格するためと仕事でシーケンサ（三菱製）を使っていますが、独学なので正しいシーケンス制御の知識を得たかったという事もあります。
また、質問も受けて下さるとあったので、安心して購入しました。
試験会場で使用した検定盤とほぼ同一の作りですので、試験本番でもメカトロ様の検定盤と使い勝手が同じで、スムーズに試験に臨めました。 このたびは合格まで導いていただきまして、本当にありがとうございました。
長崎県　H様
息子の「技能検定３級電気機器組立シーケンス制御作業」受験のために、３級に合格したら、来年２級を受験させようと思い購入しました。
実際に使用してみて、学校の物より使いやすく順調に覚えることができ、「ラダー図」作成のスピードアップになりました。
テキストも解りやすく勉強と練習がスムーズにできました。
お陰で息子が技能検定３級電気機器組立シーケンス制御作業を受験し、無事に合格しました。
初心者の私たちに昼夜問わず対応していただき大変感謝しています。

 O社　K様
将来的にシーケンス制御を用いた製造装置の開発・設計が行える人材育成を狙って購入しました。
価格もさることながら、マニュアル類の充実と技能検定のテキストまで添付されており、購入後、すぐに学習に取り組めるのは重要な部分だと思います。
機器をただ販売するだけでなく、スキル習得のための手段まで提供されているのは本当にありがたく思っています。
特に、テキストは重要でスキル習得に活用させて頂いています。
例えば、3級の問題集の内容が本当に理解できているかを確認し、どのレベルにあるかをチェックするのにも活用できます。
また、新人はとにかく触って覚えることが必要ですから、問題集の内容にチャレンジしながら、知識を充実させることが出来るので重宝しています。
また、文系卒の新人にもチャレンジさせていますが、シーケンスの仕組みを徐々に理解し、簡単な検査治具の設計が出来るようになっています。

 愛知県　Ｎ様
技能検定シーケンス制御２級合格のために購入しましたが、商品購入後、アフターケアのメールがちょうど良いタイミングで来て、誠意といいますか、大村さまの人柄といいますか、メカトロ教材社さまから購入して本当に良かったと思っております。
付属の受験対策テキスト等の解答例の2点がなかったら、今回の受験も失敗に終わっていたと確信をもって言えます。
自身の独学の至らなさを、体系化された受験対策テキストで補正することが出来ました。
検定盤を目的とした購入でしたが、付属テキスト２種！本当に有難いものでした。
御社からの購入で本当に助かりました。

東京都　Ａ様
教材の値段と購入してから有効に使いこなせることができるかについて悩みましたが、自己投資と思えば納得しました。
購入目的は、PLCを使った制御について、深く知識を得たいと思ったからです。
また、技能検定「シーケンス制御作業1級」を取得できれば良いかなと思ったからです。
教材にとくに不満はありません。
思っていた以上にしっかりとした作りで、動作もスムーズで安心しました。
付属の実習テキストは大いに役に立ちました。
とにかく、「考えるより、動かして理解する」という考えかたが見えてきて楽しく学習することが出来ました。
解説も丁寧に説明されていて、挫折せずに続けられそうです。
試験の概要だけでなく、試験の詳しい内容も見えてきますので安心できます。
何度も繰り返し学習することで、実力が付いていくことを実感しています。

秋田県　T様
おかげさまでシーケンス2級に無事合格できました。
至急の対応、迅速に行って頂き非常に助かりました。
電話応対もとても丁寧で良かったです。
実習テキストも非常に役に立ちました。
また、御社の対策盤は、まさに本試験盤そのものです。
実に素晴らしい物でした。
試験会場では家でやってきたことをそのまま行えば良いだけとなり、焦らずできました。

F社　S様
今回教材を購入し、基盤に不具合がありました。
自分は業務の関係で定時後・休日に不具合の対応をお願いしたが、快くしてくれました。
技能検定で使われる盤に近いということで購入し、本番さながらの実戦練習ができました。
実際に試験ではスムーズに動かすことができました。
ただ、OMRON仕様を購入したのですが、テキストが三菱仕様だったため互換性の確認が手間でした。
OMRON仕様のテキストを用意していただければなおよかったです。

Ｄ社　Ａ様
座学だけの講習では、余り興味を持ってもらえず、実機ベースでシーケンス制御が教育できるキットが無いか探していた。
教育用テキストが付属されていたので、テキストを作成する工数が省け、教育項目に抜けが無いことが確認でき、非常に役立った。
学習者には実機ベースで演習ができたので、意欲的に取り組んでもらえた。
また、プログラムの出来、不具合が目に見えるので、学習ペースが上がった。

Ｋ社　Ｓ様
・問合せに親切に答えてくれ、購入した後のフォロー　のメールがあってよい。
・社員教育用と技能検定受験用に購入。
・実際にコンベヤ等が動作するので、ラダーの勉強　　には効果的。
・問合せに、親切に答えてくれたり、購入した後の　　フォローのメールがあり好感もてる。

Ｄ社　Ｋ様
シーケンス制御の基礎知識を習得するに当たり、スムーズに勉強できる良い教材が無いか色々と悩んで調べました。
勉強に必要な機材が全てセットで準備されていたので、 社内勉強会の教材として、シーケンス制御の基礎知識から応用知識を身につけるために購入しました。
使用してみて、やはり、実際に動くものがあることで、興味をもって勉強することが出来るのと、実習テキストがあることで、スムーズに勉強が進められました。

茨城県　T様
初心者だったため、個人で負担した結果を出せる教材か？
もちろん知識も習得するのですが、検定合格が目標です。
効果としては、付属の実習テキストとGXテキストを参照して練習した結果、初心者の自分でも何でこのプログラムが必要なのか？
どうしてこうなるのか？
初心者が必要とする知識を得ることが出来ました。
また、練習を繰り返す毎にPLC入力作業に魅力を感じますので失敗しても落ち込まず、先に進む意欲が出てきました。
結果は目標の検定試験（3級）にも合格でき、次のステップに進むことができました。
自分に少し自信がもてたように思えます。

W社　Ｔ様
購入にだいぶ悩みました。値段に見合う教材なのか？
本当に教材があれば本番同様の試験練習になるのか？
結果全く問題無く、試験同様の教材でした。
本番同様の試験練習ができていたおかげで、戸惑うことなく試験を受けられました。
付属資料が非常に参考になったおかげで試験対策もでき、非常に落ち着いて試験を受けられました。
また、試験に使用する制御機器を知ることにより必要な習得すべきシーケンス命令がわかりました。 ２級を受験しました。
他にも３級を受験した初心者の中国人の同僚がいましたが、無理なく徐々にステップアップをすることができ両者とも合格できました。
本当にありがとうございました。

T社　S様
試験の具体的な内容が判らなかったので不安でしたが、この教材で問題文を正しく解釈する事が難しい事と再認識しました。
また、実機動作確認の重要性も再認識できました。
購入年度は２級を受験し、合格しました。
本年度は１級を受験しましたが、ペーパーテストのケアレスミスが響き、不合格でした。
作業試験も少し文章解釈をミスして２項目ＮＧがありましたが、合格ラインは超えたと思います。

Ｔ社 Ｓ様
「ペーパーテストと学科試験の区別がつかない」
「筆記試験・実技試験はどの様な問題が出題されるのか解らない」
「実技試験にどの様な準備及び対策をすれば良いのか解らない」
などあり、価格が安く、テキストが付属していることから購入しました。
実際の試験と同等の機材により、試験当日も落ち着いて作業を行う事が出来ました。
お陰様で私を含め今回 2名が 2級を受験し、無事全員合格出来ました。
今回の経験を踏まえ、次回から続々と受験する人数を増やす事が出来そうです。

兵庫県　K様
PLCによるシーケンス制御の学習のために、本を読んで勉強していたが、実動作がわからず理解が進まなかった。
テキストもわかりやすく、実際にプログラムを組み動作させることで、より実践的な練習ができています。
また、購入後も追加の資料を送付くださるなど、御配慮に感謝しております。

山梨県　Y様
シーケンス制御の技術習得のために購入しました。
ネットでの注文後、電話での注文確認、対応などが良かった。
他社の通販サイトの様に定型文をただ送りつけるだけでは無いのが好感が持てた。
また、実際に使用してみて 買って良かった。
基礎が身に付いたので今後さらにスキルアップしたい。

広島県　M様
教材の金額がちょっと高かったところとちゃんと使いこなせることができるのかで悩んでいましたが、購入後も疑問点があったら相談に乗ってもらえることで購入を決めました。
２級を受験し、学科のみの合格でしたが、 実習テキストにでているプログラムが頭の中ですぐに浮かばないと合格が難しいと思いました。

東京都 S様
教材の値段とパソコンも購入しなければいけないことで迷いましたが、どうせ購入するなら、一通り揃っているものが良いだろうとセットを購入しました。
試験盤はよく出来ていて、試験用の実習テキストや対策テキストまであるとは思っていませんでしたので、助かりました。
１級を受験するつもりですが、シーケンサープログラムの作成などは仕事で行っているので、試験問題の傾向がつかめればどうにかなりそうです。


（お客様の声 もっとご覧になれます）


■学科問題　参考書（電気機器組立て）■
・技能検定 電気機器組立て シーケンス制御作業 学科・実技 合格テキスト: 1~3級対応
      　オーム社 編集　　3,000円（税別）

■推薦参考書（シーケンスプログラムの上達本）■
・ゼロからはじめるシーケンスプログラム
　日刊工業新聞社発行　熊谷英樹 著　2,400円（税別）　

・必携 シーケンス制御プログラム定石集―機構図付き
　日刊工業新聞社発行　熊谷英樹 著　2,500円（税別）

　　

価格:266,200円(税抜 242,000円)
