商品説明

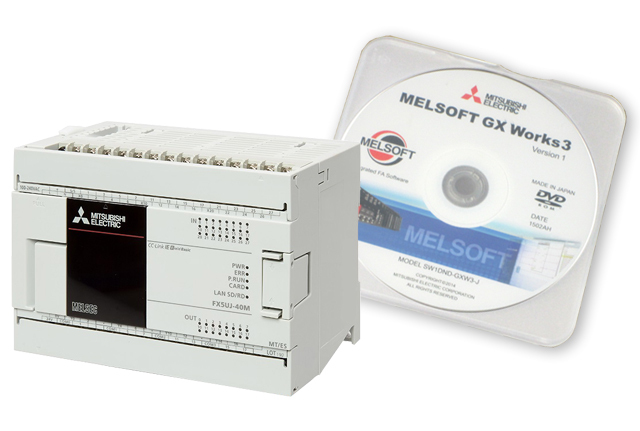

Name: iQ-Fシーケンサ FX5UJ-40MRとエンジニアリングソフトGX Works3
SKU: SM010
Price: 166100 JPY
Availability: InStock

▼ 商品説明の続きを見る ▼

GX Works3 操作テキスト「基礎：MELSEC iQ-Fプログラミング（GX Works3版）」は、
製本版の印刷を止めたため、こちらよりログインしてダウンロード願います。
　　※このテキストは、 iQ-FシリーズのFX5UJシーケンサを対象として説明しています
<dl>
<dd>第１章　　　はじめに
<dd>第２章　　　覚えていますか入門コース
<dd>第３章　　　GX Works3の操作
<dd>第４章　　　シーケンス命令のあらまし
<dd>第５章　　　導入事例とプログラム演習
<dd>第６章　　　数値（データ）の表現
<dd>第７章　　　数値データの転送命令
<dd>第８章　　　数値データの比較命令
<dd>第９章　　　算術演算命令
<dd>第１０章　　高速処理機能と命令
<dd>第１１章　　アナログ機能
<dd>第１２章　　プログラムフローについて学ぼう
<dd>第１３章　　便利な命令・機能の紹介
<dd>第１４章　　シーケンサの導入手順
<dd>第１５章　　要点の整理
<dd>付　　録　　応用命令・特殊リレー（SM）・特殊レジスタ（SD）の一覧など
</dl>

また、下記のeラーニングでもっと学習できます
　・三菱電機 eラーニング（無料） GX Works3　(ラダー言語編）
　　※FAメンバーズ登録（無料）が必要です

■商品構成

●iQ-Fシーケンサ (FX5UJ-40MR/ES)　
・FX3Uに比べて約2倍の高速化を実現
　・AC電源 DC入力ネジ式端子台タイプ
　・入力24点　DC24V シンク/ソース
　・出力16点　リレー
　・内蔵高速カウンタ：最大4ch 100kHz＋4ch 10kHz

　・CPU･電源･入出力･プログラムメモリを内蔵した一体型シーケンサ
　・通信ポートとして、内蔵Ethernetポートのほか、内臓ＵＳＢコネクタも標準装備
　　※（参考）通信速度比較
　　　内蔵Ethernetポート：100Mbps（LANケーブル　カテゴリ5の場合）
　　　内蔵ＵＳＢ（Mini-B）コネクタ：12Mbps

　・iQ-Fシーケンサの詳しい内容は

　【サービス品】
　・市販品通信用USBケーブル

　・Y端子付きＡＣ電源ケーブル（中間スイッチ付き）
　・コモン端子用配線ケーブル材料

●エンジニアリングソフトGX Works2

　　(SW1DNC-GXW2-JC)

・GX Works3にGX Works2とGX Developerを同梱して
　います
・対応するシーケンサは、iQ-RシリーズとFX5UCシ
　リーズですが、他のシーケンサを使用する場合は、
　シーケンサの型名を選択すると、GX Works2が立ち
　上がります
・ユニット構成図やユニットパラメータを簡単に作成
　できます
・GX Works2で作成したプログラムを流用できます
・複数コメントの一覧表示ができ、操作が便利に
　なりました
・ラダー編集時のa接点とb接点の変更、立上り
　パルスと立下りパルスの変更などが簡単操作に
　なりました
・回路ブロックの上部に接点や出力がない状態でも
　変換ができるようになりました
　　　　回路ブロックに接点がなくても変換可能　

　　　　回路ブロックに出力がなくても変換可能
・未変換状態の回路でも保存が可能なため、編集途中
　の状態を保存できます
　　　　未変換状態でも保存可能

・罫線がマウスドラッグで簡単に作成、及び、削除
　できるようになりました
・ソフト媒体はDVD　2枚

・動作環境　　　　
ＯＳ：日本語Windows2000、ＸＰ、

　　　　Vista、7、8、8.1、10 、11　　　　

　CPU：インテル® Core™ 2 Duo 2GHz 以上推奨

　メモリ：2GB以上推奨

　ハードディスク：10GB以上空き

　ディスプレイ：解像度1024×768ドット以上

　DVD-ROMドライブ

■【GX Works3・GX Works2・GX Developer】

　　及び【FXシーケンサ】Ｑ＆Ａ■

みなさまから寄せられたご質問にお答えいたします

GX Works 3 のWindows11へのアップデート方法は？

三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC iQ-R → 制御機器のシーケンサ MELSEC iQ-R を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works3　の “最新版・アップデート版” をダウンロードします。

GX Works 2 のWindows11へのアップデート方法は？

三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC-Q → 制御機器のシーケンサ MELSEC-Q を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works2　の “最新版・アップデート版” をダウンロードします。

このようなエラーメッセージが出て通信できません。対処法お願いします。
“PCと交信できません。USBを抜き5s以上経過後再度装着してください”

ユニバーサルシリアルバスコントローラーの中の「MITSUBISHI Easysocket Driver」をクリックしてアクティブにすると交信が可能になります。

最新のGX Works2やGX Works3はインストールを完了したら、USBドライバのインストールも完了していると伺いました。
GX Works2・GX Works3のどのバージョンからでしょうか？

GX Works2は、Ver.1.575Z 以降がUSBドライバもインストールされます。
GX Works3は、最初のバージョンからのようです。
その確認方法として、デバイスマネージャの中の「ユニバーサルシリアルバスコントローラ」内に『三菱Easysocket』があるか、確認願います。
『三菱Easysocket』がない場合には、「不明なデバイス」として表示されますので、その場合は、USBドライバのインストールが必要です。

Windows 7/8/8.1で、USBドライバのインストール方法を教えてください。

Windows 7/8/8.1でUSBドライバのインストール方法について、下記のリンクを参照願います。
→http://fa-faq.mitsubishielectric.co.jp/faq/show/13636?ref=mail20150107

SW1DNC-GXW2-JC を win8.1のタブレットにもインストール出来ますか？

方法としては、CD媒体ですから下記の二つの方法が考えられます。
１．外付けのドライブを接続してインストールする。
２．別のパソコンのドライブを共有設定にしてインストールする｡

パソコンとシーケンサをケーブルで接続し、「通信テスト」をクリックすると以下のエラー表示がでてしまいます。
「使用できないＣＯＭポートが指定されています。ＣＯＭポートの設定を確認後、再度実行してください」　どのように対応すればよいのでしょうか？

～さんのシーケンサは、ＦＸ3Ｇタイプなので、ＣＯＭポートは使用しませんね。
GX Works2の接続先設定画面のパソコン側I/F シリアル詳細設定画面にて、“ＣＯＭポート”が選択されている可能性があります。よって、パソコン側Ｉ／ＦをＵＳＢに変更してください｡

GX Developerをバージョンアップしたが、新規プロジェクトが選択できななくなった。 “新規プロジェクト作成”の項目の文字が通常の黒文字に変わらないで選定できない（クリックできない）灰色の文字となっている。

バージョンアップのインストール時に、プロダクトＩＤを入力後、レ点のチェック項目がいくつかあります。そのチェック項目の中の一つに、「モニター専用」項目があり、その項目にレ点が入力されていれば、プログラムの書き込み等が出来ず、モニター専用となり、“新規プロジェクト作成”の項目が選定できない状態になります。
従って、対処法として、再度バージョンアップのインストールを行う必要があります。（上書きでＯＫです）その時に「モニター専用」項目にレ点のチェックを外して行ってください｡

GX DeveloperをPCにインストールしようとしたところ、上手くできません。
症状としては、CD挿入→コンピュータからCDのエクスプローラ→SETUP.EXE実行（管理者権限あり）→無反応　
という様に、反応がありません。

考えられることは、
１．ウイルス対策ソフトが妨害している可能性がありますので、ウイルス対策ソフトを終了してから試してください。
それでも変変化しない場合として、
２．セーフティモードで試してください。セーフティモードにする場合は、再起動時にF8キーを数回叩けばなると思います。

価格:166,100円(税抜 151,000円)
