• 三菱シーケンサFX3S-30MRとエンジニアリングソフトGX Works2
FX3G_setD_2
  • 価格:130,900円(税抜 119,000円)

商品説明

▼ 商品説明の続きを見る ▼
※初心者用GX Works2操作テキスト
 　 「はじめてのシーケンサ入門編」付き
GX Works2の操作方法が初心者にも
わかりやすく一連の流れで記載されています　　
１．ソフトの起動
２．プロジェクトの新規作成
３．ラダー回路の作成
４．プログラミングソフトの接続先設定
　　＆シーケンサへのプログラム書込み
５．プログラムの動作モニタ
さらに、　　
・ラダー回路の修正＆追加
・作成したラダー回路の保存＆読出し
・プログラムのデバッグ　
・デバイスコメント＆ステートメント等の作成
・シーケンス基本命令の使い方
・プログラム演習　　ほか

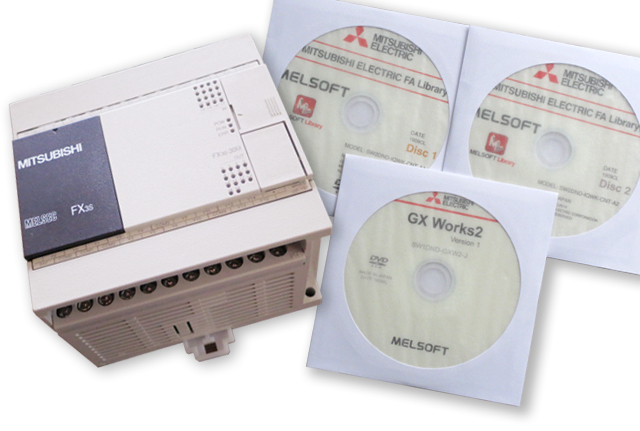

■商品構成
●三菱マイクロシーケンサ
　 (FX3S-30MR/ES)
　・入力16点、出力14点
　・小規模の制御に適したベーシック機
　・CPU･電源･入出力･プログラムメモリを内蔵
　・通信ポートとして、ＲＳ422ポートのほか、
　　　ＵＳＢポートを標準装備しているため、
　　　市販のUSBケーブルが利用可能　
  　　（劣悪な通信環境でご使用の場合は
　　　　専用USBケーブルが必要です）
　・ＵＳＢポートはＲＳ422ポート（115.2Kbps)と
　　　比べて、高速通信（12Mbps）が可能です。
 　・FX3Sシリーズの詳しい内容は
　【サービス品】
　・市販品通信用USBケーブル
　・ＡＣ電源ケーブル(中間スイッチ付）
　・コモン端子用配線ケーブル材料　　　　

●エンジニアリングソフトGX Works2
　　(SW1DND-GXW2-JC)
・GX Developerの後継ソフトで、
　GX Developerもバンドルしてます
　GX Works2 をインストールすると、GX Developer
　も同時にインストールされるようになっています
・GX Developerと同様の操作で
　シーケンスプログラムを作成できます
・GX Developerで作成したプログラムを流用
　できます
・シミュレーション機能によるオフラインでの
　デバッグが可能です。
　　（シーケンサを接続する必要がありません）
・構造化プログラミングによるプログラムが作成
　できます。
　（構造化プログラミングとは、制御を細分化し，
　プログラムの共通部分を部品化することで、
　見やすく流用性の高いプログラミングのこと）
・ソフト媒体はCD-ROM 　3枚

・動作環境 　　　　
  ＯＳ：日本語Windows7、8、8.1、10 、11　　　　　　　　
　CPU：デスクトップ：インテル®
　　　　Celeron®プロセッサー
　　　　 2.8GHz 以上推奨
　　　　 ノートパソコン：インテル®
　　　　 Pentium®Mプロセッサー
　　　　 1.7GHz以上推奨
　メモリ：1GB以上推奨
　ハードディスク：2.5GB以上空き
　ディスプレイ：解像度1024×768ドット以上
　CD-ROMドライブ
■【GX Works3・GX Works2・GX Developer】
　　及び【FXシーケンサ】 Ｑ＆Ａ■
みなさまから寄せられたご質問にお答えいたします
Q.
GX Works 3 のWindows11へのアップデート方法は？
A.
三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC iQ-R → 制御機器 のシーケンサ MELSEC iQ-R を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works3　の “最新版・アップデート版” をダウンロードします。

Q.
GX Works 2 のWindows11へのアップデート方法は？
A.
三菱電機ＦＡトップページより下記へクリックしていきます。
三菱電機ＦＡトップページ → ダウンロード → ソフトウェア → 制御機器のMELSEC-Q → 制御機器 のシーケンサ MELSEC-Q を選択します。
このページにおいて、【設定・プログラミング製品】の中の MELSOFT GX Works2　の “最新版・アップデート版” をダウンロードします。

Q.
このようなエラーメッセージが出て通信できません。対処法お願いします。
“PCと交信できません。USBを抜き5s以上経過後再度装着してください”
A.
ユニバーサルシリアルバスコントローラー の中の「MITSUBISHI Easysocket Driver」をクリックしてアクティブにすると交信が可能になります。
Q.
最新のGX Works2やGX Works3はインストールを完了したら、USBドライバのインストールも完了していると伺いました。
GX Works2・GX Works3のどのバージョンからでしょうか？
A.
GX Works2は、Ver.1.575Z 以降がUSBドライバもインストールされます。
GX Works3は、最初のバージョンからのようです。
その確認方法として、デバイスマネージャの中の「ユニバーサルシリアルバスコントローラ」内に『三菱Easysocket』があるか、確認願います。
『三菱Easysocket』がない場合には、「不明なデバイス」として表示されますので、その場合は、USBドライバのインストールが必要です。

Q.
Windows 7/8/8.1で、USBドライバのインストール方法を教えてください。
A.
Windows 7/8/8.1でUSBドライバのインストール方法について、下記のリンクを参照願います。
 →http://fa-faq.mitsubishielectric.co.jp/faq/show/13636?ref=mail20150107

Q.
SW1DNC-GXW2-JC を win8.1のタブレットにもインストール出来ますか？
A.
方法としては、CD媒体ですから下記の二つの方法が考えられます。
１．外付けのドライブを接続してインストールする。
２．別のパソコンのドライブを共有設定にしてインストールする｡

Q.
パソコンとシーケンサをケーブルで接続し、「通信テスト」をクリックすると以下のエラー表示がでてしまいます。
「使用できないＣＯＭポートが指定されています。ＣＯＭポートの設定を確認後、再度実行してください」　どのように対応すればよいのでしょうか？
A.
～さんのシーケンサは、ＦＸ3Ｇタイプなので、ＣＯＭポートは使用しませんね。
GX Works2の接続先設定画面のパソコン側I/F シリアル詳細設定画面にて、“ＣＯＭポート”が 選択されている可能性があります。 よって、パソコン側Ｉ／ＦをＵＳＢに変更してください｡

Q.
GX Developerをバージョンアップしたが、新規プロジェクトが選択できななくなった。 “新規プロジェクト作成”の項目の文字が通常の黒文字に変わらないで選定できない（クリックできない）灰色の文字となっている。
A.
バージョンアップのインストール時に、プロダクトＩＤを入力後、レ点のチェック項目がいくつかあります。そのチェック項目の中の一つに、「モニター専用」項目があり、その項目にレ点が入力されていれば、プログラムの書き込み等が出来ず、モニター専用となり、“新規プロジェクト作成”の項目が選定できない状態になります。
従って、対処法として、再度バージョンアップのインストールを行う必要があります。（上書きでＯＫです）その時に「モニター専用」項目にレ点のチェックを外して行ってください｡

Q.
GX DeveloperをPCにインストールしようとしたところ、上手くできません。
症状としては、CD挿入→コンピュータからCDのエクスプローラ→SETUP.EXE実行（管理者権限あり）→無反応　
という様に、反応がありません。
A.
考えられることは、
１．ウイルス対策ソフトが妨害している可能性がありますので、ウイルス対策ソフトを終了してから試してください。
それでも変変化しない場合として、
２．セーフティモードで試してください。セーフティモードにする場合は、再起動時にF8キーを数回叩けばなると思います。
